混凝土表面起砂是常見(jiàn)的工程質(zhì)量通病。究其原因是多方面的，其中重要的原因是企業(yè)管理不善，相關(guān)人員在思想上對(duì)工程質(zhì)量的重視不夠。另外，隨著我國(guó)城市建設(shè)的快速發(fā)展，施工隊(duì)伍發(fā)展也迅速，許多施工人員缺乏理論知識(shí)，對(duì)如何預(yù)防和消除工程質(zhì)量通病也缺少實(shí)踐經(jīng)驗(yàn)?，F(xiàn)就混凝土表面起砂問(wèn)題，毅成跟大家來(lái)聊一聊個(gè)人看法，供業(yè)內(nèi)人士參考。

1 起砂現(xiàn)象

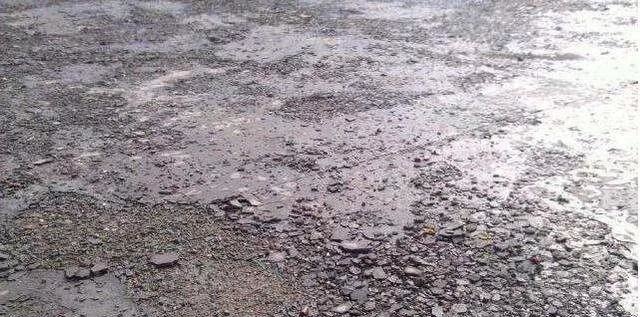

混凝土表面粗糙，光潔度差，一般顏色發(fā)白，不堅(jiān)實(shí)。一經(jīng)走動(dòng)或車輛輾壓后，表面先起灰，隨著走動(dòng)或輾壓次數(shù)的增多，砂粒逐步松動(dòng)或成片脫落。

2 起砂原因分析

發(fā)生混凝土表面起砂是由多種原因引起的?？偟膩?lái)說(shuō)，主要原因有“人、材料、機(jī)械、方法和環(huán)境”等五大方面。

2.1 人的原因

人是首要因素，人的思想觀念，理論與技術(shù)水平直接影響工程質(zhì)量。因此，企業(yè)應(yīng)不斷完善質(zhì)量管理體系，任用會(huì)執(zhí)行的人來(lái)提高執(zhí)行力，加強(qiáng)人員的培訓(xùn)與管理，是防止發(fā)生工程質(zhì)量通病與質(zhì)量事故的根本。

2.1.1 施工方面

（1）隨著現(xiàn)代化施工機(jī)械和預(yù)拌混凝土的應(yīng)用，多數(shù)施工人員比過(guò)去懶散，責(zé)任心和質(zhì)量意識(shí)不強(qiáng)。在許多工程施工中，無(wú)論澆筑什么部位，都希望混凝土拌合物自流平，并一味追求施工進(jìn)度（越快越好），很少顧慮質(zhì)量和成本（現(xiàn)場(chǎng)加水現(xiàn)象普遍存在），給工程質(zhì)量埋下了隱患，而且造成了成本和資源的巨大浪費(fèi)?？梢哉f(shuō)，這些不良行為已成為我國(guó)混凝土技術(shù)進(jìn)步和工程質(zhì)量的絆腳石，嚴(yán)重影響了混凝土結(jié)構(gòu)的耐久性能和工程使用壽命。

（2）許多單位基礎(chǔ)工作不塌實(shí)，沒(méi)有真正把“質(zhì)量首位”落實(shí)到實(shí)處，質(zhì)量管理工作不到位，往往流于形式。

（3）有些施工單位技術(shù)管理人員在施工前不進(jìn)行技術(shù)交底，對(duì)相關(guān)人員的培訓(xùn)和指導(dǎo)較少，對(duì)工序過(guò)程的監(jiān)督和控制力度不夠。

（4）許多工程發(fā)生質(zhì)量問(wèn)題與施工人員技術(shù)素質(zhì)低，經(jīng)驗(yàn)不足，或責(zé)任心和質(zhì)量意識(shí)不強(qiáng)有關(guān)，特別是應(yīng)用預(yù)拌混凝土的工程，自認(rèn)為出了問(wèn)題有攪拌站“墊背”，因此降低了責(zé)任心。

2.1.2 生產(chǎn)方面

（1）目前，我國(guó)正處于大規(guī)?；窘ㄔO(shè)的高峰期，預(yù)拌混凝土的應(yīng)用和發(fā)展在快速增長(zhǎng)，許多小城市也都紛紛建立了預(yù)拌混凝土攪拌站，導(dǎo)致預(yù)拌混凝土生產(chǎn)行業(yè)出現(xiàn)管理與技術(shù)人員緊缺，有些攪拌站技術(shù)力量薄弱，技術(shù)人員經(jīng)驗(yàn)不足，在配合比和用料上存在一些問(wèn)題。

（2）現(xiàn)場(chǎng)攪拌的混凝土，由于很少配有檢測(cè)儀器設(shè)備和專業(yè)技術(shù)人員，混凝土組成材料及拌合物的質(zhì)量往往處于失控狀態(tài)，質(zhì)量遠(yuǎn)不及預(yù)拌混凝土，存在的問(wèn)題更多，更嚴(yán)重。

（3）攪拌時(shí)間短，混凝土不均勻，勻質(zhì)性不符合要求。

2.2 配合比及材料原因

（1）混凝土配合比不當(dāng)，拌制的混凝土勻質(zhì)性差，易出現(xiàn)泌水，粉煤灰摻量過(guò)多。

（2）砂的粒徑過(guò)細(xì)，水用量大，水膠比大，強(qiáng)度低。

（3）骨料含泥量過(guò)大，影響水泥與骨料的黏結(jié)力。

（4）使用的水泥強(qiáng)度低，或使用了過(guò)期水泥、受潮水泥。

（5）預(yù)拌混凝土生產(chǎn)時(shí)使用的刷車水中固體含量過(guò)大，攪拌時(shí)間短，混凝土振搗后表面容易出現(xiàn)浮漿，凝結(jié)后強(qiáng)度極低或沒(méi)強(qiáng)度，嚴(yán)重起灰。

2.3 施工方法原因

（1）沒(méi)有掌握好壓實(shí)抹光的時(shí)機(jī)，抹光時(shí)間過(guò)早壓不實(shí)；抹光時(shí)間過(guò)遲水泥漿已經(jīng)終凝硬化，只得灑水抹壓，造成表面疏松，大大降低面層強(qiáng)度和耐磨性能。另外，沒(méi)按規(guī)定遍數(shù)抹壓

（2）在干燥環(huán)境條件下施工時(shí)，未對(duì)模板或基層用水濕潤(rùn)，造成混凝土失水過(guò)快，影響了水泥的正常水化，強(qiáng)度降低。

（3）養(yǎng)護(hù)不當(dāng)。水泥與水拌合后即開(kāi)始產(chǎn)生水化作用，并經(jīng)過(guò)初凝和終凝進(jìn)入硬化階段。水泥的水化是一個(gè)漫長(zhǎng)的過(guò)程，隨著時(shí)間的延長(zhǎng)不斷向水泥顆粒內(nèi)部深入進(jìn)行，強(qiáng)度隨著水化的深入而不斷提高。但是，水泥的水化作用必須在濕潤(rùn)的環(huán)境下才能正常進(jìn)行，因此，如果保濕養(yǎng)護(hù)不及時(shí)或時(shí)間不夠，在干燥環(huán)境中混凝土的水分將迅速蒸發(fā)，水泥的水化作用就會(huì)受到影響，嚴(yán)重時(shí)甚至停止水化，導(dǎo)致表面強(qiáng)度的大幅度降低，抗耐磨性差。但是，保濕養(yǎng)護(hù)也不能過(guò)早，在混凝土較“嫩”時(shí)澆水會(huì)導(dǎo)致大面積脫皮，砂粒外露，使用后起砂。

（4）炎熱刮風(fēng)天氣澆筑混凝土，拆模過(guò)早，造成混凝土表面快速脫水，產(chǎn)生表面疏松。

（5）冬期低溫澆筑混凝土，未及時(shí)保溫，使混凝土結(jié)構(gòu)表面早期遭受凍害

（6）混凝土振搗時(shí)間過(guò)長(zhǎng)，造成漿骨分層，并產(chǎn)生浮漿。

（7）混凝土產(chǎn)生泌水，使混凝土表面形成含水量大的砂漿層，而且未得到及時(shí)合理的處理，硬化后強(qiáng)度低，完工后一經(jīng)走動(dòng)就出現(xiàn)起砂現(xiàn)象。

（8）收面時(shí)撒干水泥容易引起脫皮。

（9）混凝土面層未達(dá)到足夠的強(qiáng)度就上人走動(dòng)、推車等，造成起砂。

2.4 機(jī)械原因

（1）對(duì)于泵送施工的結(jié)構(gòu)，如果泵送設(shè)備功率小，輸送管道長(zhǎng)，只得放大坍落度和提高砂率，這將影響混凝土澆筑后的質(zhì)量，特別是表面質(zhì)量。

（2）生產(chǎn)計(jì)量設(shè)備發(fā)生故障，計(jì)量失準(zhǔn)，偏差大；攪拌設(shè)備零部件損壞、攪拌功能降低等，影響混凝土的拌合物質(zhì)量。

2.5 環(huán)境因素原因

（1）遭遇天氣突變，如混凝土澆筑后突遇大風(fēng)、大雨、大雪等，一般來(lái)不及覆蓋，不僅容易引起表面起砂，對(duì)混凝土結(jié)構(gòu)整體質(zhì)量也有很大的影響。

（2）工程轉(zhuǎn)包再分包，不趕工期沒(méi)利潤(rùn)，多用人工影響“老板”收益，因此對(duì)混凝土澆筑后養(yǎng)護(hù)不重視或顧不上，存在質(zhì)量“差不多”就行了的思想。

3 糾正和預(yù)防措施

為避免工程質(zhì)量問(wèn)題的發(fā)生，應(yīng)以預(yù)防為主?？舍槍?duì)以上原因，制定預(yù)防混凝土表面起砂的措施。

3.1 人員與管理方面

（1）施工前應(yīng)對(duì)相關(guān)人員進(jìn)行技術(shù)交底，并加強(qiáng)材料、生產(chǎn)、澆筑、抹面、養(yǎng)護(hù)等工序過(guò)程的監(jiān)督和控制力度。

（2）加強(qiáng)人員的培訓(xùn)和指導(dǎo)，不斷提高人員技術(shù)水平和質(zhì)量意識(shí)，認(rèn)真落實(shí)人員崗位責(zé)任制、操作方法和獎(jiǎng)懲制度。

（3）管理必須能體現(xiàn)“以人為本”，多關(guān)心員工，不應(yīng)讓工人疲勞作業(yè)。

（4）混凝土的攪拌時(shí)間應(yīng)能確保勻質(zhì)性符合要求。

（5）加強(qiáng)生產(chǎn)計(jì)量設(shè)備的維護(hù)保養(yǎng)，保證計(jì)量精度在允許的偏差范圍內(nèi)。

3.2 材料與配合比方面

（1）混凝土配合比設(shè)計(jì)合理，用水量不宜過(guò)多，防止拌合物產(chǎn)生泌水現(xiàn)象。

（2）用天然砂比用人工砂配制的混凝土耐磨性好，因此，對(duì)于表面質(zhì)量要求高的地面、路面等，應(yīng)盡量使用天然砂配制。

（3）盡量不用刷車水生產(chǎn)表面質(zhì)量要求高的地面、路面等混凝土。

（4）為確?；炷劣不蟊砻嬗凶銐虻膹?qiáng)度，水泥用量不宜過(guò)少，粉煤灰摻量不宜過(guò)多。

（5）應(yīng)盡量采用二級(jí)配或三級(jí)配的粗骨料和中砂拌制混凝土。

（6）粗骨料含泥量應(yīng)小于1.0%，細(xì)骨料含泥量應(yīng)小于3.0%；當(dāng)使用人工砂時(shí)，亞甲藍(lán)MB 值必須合格，且石粉含量不應(yīng)大于7.0%。

（7）不應(yīng)使用低強(qiáng)度等級(jí)水泥，或過(guò)期、受潮水泥。

3.3 施工方面

（1）對(duì)于混凝土表面觀感要求較高的部位，如車間、倉(cāng)庫(kù)、車庫(kù)等，在混凝土澆筑后抹面時(shí)，可均勻地撒一薄層硬化劑再抹光，硬化后表面很堅(jiān)實(shí)，且光感非常好，不會(huì)產(chǎn)生脫皮、起砂現(xiàn)象。

（2）在滿足施工要求的前提下，混凝土坍落度要盡量小。

（3）混凝土澆筑后要加強(qiáng)養(yǎng)護(hù)工作，應(yīng)有專人負(fù)責(zé)。

（4）炎熱的夏季施工時(shí)，應(yīng)盡量選擇夜間澆筑混凝土，或有防止太陽(yáng)直接暴曬新澆混凝土的防護(hù)措施。

（5）冬期低溫澆筑混凝土?xí)r，應(yīng)有保溫措施，確保不使混凝土早期遭受凍害。

（6）大風(fēng)天氣澆筑混凝土?xí)r，應(yīng)及時(shí)覆蓋，避免混凝土拌合水快速損失。

（7）混凝土振搗時(shí)間不宜過(guò)長(zhǎng)，在澆筑路面、地面、樓板過(guò)程中，不應(yīng)集中布料，不宜用插入式振動(dòng)棒趕料，高出的部分用鐵耙攤平，接著進(jìn)行“梅花式”振搗，振搗棒插入的點(diǎn)與點(diǎn)之間，應(yīng)相距300 ～ 400mm，振搗時(shí)間不宜超過(guò)15s，以觀察粗骨料均布為基準(zhǔn)。

（8）混凝土澆筑后如果出現(xiàn)泌水，可在收面時(shí)用海綿吸水，并采用1 ：2.5 水泥砂漿抹平壓實(shí)，不宜直接撒干水泥收面。

（9）混凝土面層未達(dá)到足夠的強(qiáng)度不得上人走動(dòng)或進(jìn)行下一道工序的施工。

（10）對(duì)混凝土表面觀感要求較高的部位，應(yīng)進(jìn)行2 ～3遍收面，并準(zhǔn)確掌握最后一次壓實(shí)抹光時(shí)機(jī)，在初凝前適時(shí)收光，不宜過(guò)早或過(guò)遲。

4 治理方法

治理方法實(shí)際上就是糾正（為消除已發(fā)現(xiàn)的不合格所采取的措施）。

（1）表面尚需作裝飾（貼瓷磚、抹灰等）的，可不作處理。

（2）表面不再作裝飾的，應(yīng)盡早處理。

1）對(duì)于小面積且較淺不嚴(yán)重的起砂，可將起砂部分水磨至露出堅(jiān)硬的表面。也可用水泥凈漿罩面的方法進(jìn)行修補(bǔ)。

2）對(duì)于大面積的起砂，用鋼絲刷將起砂部分的浮砂清除掉，并用水沖洗干凈，采用108 膠水泥修補(bǔ)，108 膠的摻量應(yīng)控制在水泥質(zhì)量的20% 左右（108 膠不宜在低溫環(huán)境下施工），涂抹后按水泥地面的養(yǎng)護(hù)方法進(jìn)行養(yǎng)護(hù)。

3）對(duì)于較嚴(yán)重的疏松脫落和起砂，應(yīng)將面層全部剔除掉，用清水洗刷干凈充分濕潤(rùn)后，先用水灰比為0.4～0.5的水泥凈漿刷底，然后再用1 ：2 或1：2.5 水泥砂漿抹平壓實(shí)。當(dāng)剔除較深時(shí)，可用比結(jié)構(gòu)高一強(qiáng)度等級(jí)的細(xì)石混澆筑，并認(rèn)真做好壓光和養(yǎng)護(hù)工作。

5 結(jié)語(yǔ)

人是質(zhì)量的創(chuàng)造者，質(zhì)量控制必須“以人為核心”。提高人的素質(zhì)，增強(qiáng)人的責(zé)任感，把人作為質(zhì)量控制的動(dòng)力，充分發(fā)揮人的積極性和創(chuàng)造性，以人的工作質(zhì)量保證工程質(zhì)量，采取有效的預(yù)防措施，將過(guò)去的“事后檢查”變?yōu)椤笆虑邦A(yù)防”，是質(zhì)量管理最重要的關(guān)鍵工作。

應(yīng)警惕混凝土起砂問(wèn)題，不應(yīng)簡(jiǎn)單看待和盲目處理，對(duì)于重要的結(jié)構(gòu)部位，如公路路面、現(xiàn)澆樓板等，應(yīng)認(rèn)真觀察，當(dāng)對(duì)結(jié)構(gòu)實(shí)體質(zhì)量有疑慮時(shí)，應(yīng)鉆取芯樣進(jìn)行強(qiáng)度檢驗(yàn)或化學(xué)分析，防止“豆腐渣”工程的發(fā)生。

混凝土表面發(fā)生起砂問(wèn)題往往會(huì)滋生出其他問(wèn)題，因此，其產(chǎn)生的負(fù)面影響可能遠(yuǎn)遠(yuǎn)大于問(wèn)題本身，應(yīng)引起相關(guān)單位的高度重視，及時(shí)分析原因并采取合理的方法進(jìn)行處理，將會(huì)減少許多麻煩。

報(bào)價(jià)合理的混凝土攪拌站批售，毅成重工一慣奉行互惠互利、誠(chéng)實(shí)守信和積極開(kāi)拓的精神，以優(yōu)異的混凝土攪拌站，優(yōu)良的服務(wù)、公平的價(jià)格贏得市場(chǎng)，毅成重工攜全體員工熱忱歡迎您前來(lái)光臨指導(dǎo)，竭誠(chéng)感謝您的厚愛(ài)和惠顧。

文章來(lái)源：http://sa.sogou.com/sgsearch/sgs_tc_news.php?req=I1ZxBmJO1jMedy7VzvRovEIG4mJ2_m2BsyF7ro6s5p4=
